什么是流动调整器(整流板/流量计整流)?

流动调整器是流量计一次装置中和过程测量系统中使用的调整流体流动状态的装置。它可以有效地消除不正常流动,使紧邻其上游的流体流动状态近似于无旋涡(≤2°);并建立充分发展的管流。这样有助于减小流量计上游测量管直管段长度,从而节约安装空间和费用,以达到要求的流量计不确定度水平。

WHMTM 研发生产的N5系列 流动调整器 (ISO K-Lab NOVA)属于板式流动调整器,可使上游直管段测量长度减小到10到17倍测量管内孔直径,适用于标准孔板、喷嘴、文丘里管和超声波等流量计的流体(包括气体和液体)的流动状态调整。

WHMTM 的流动调整器以316/316L SS 不锈钢作为基本材料,同时可提供其他多种材料包括Inconel,Monel,Duplex,Hastelloy等制成的流动调整器,产品符合GB/T2624-2006 / ISO 5167:2003和API MPMS 14.3 / AGA 3要求。 同时,WHM也接受OEM生产。

按照GB/T 2624-2006 / ISO 5167:2003 规定,使用符合其制造和安装要求的K-Lab NOVA流动调整器,对孔板流量计无需进行配合性试验。

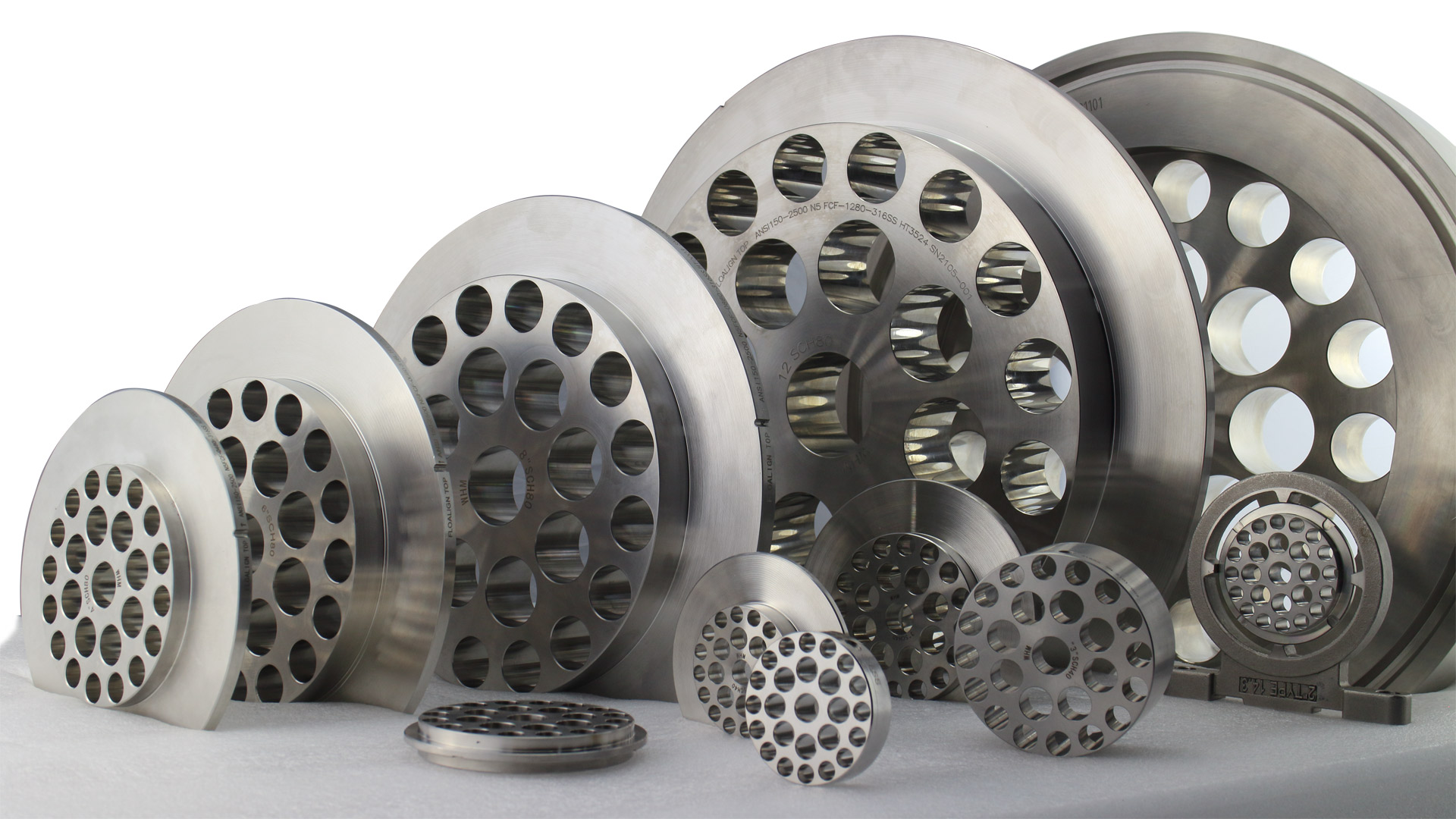

流动调整器

WHM N5系列流动调整器(整流板)根据安装方式不同,分为四种样式:

FCF-法兰式、FCP-销钉式 、FCR-垫环式 和 FCS-阀用式,
完全满足 ISO 5167-2 规定的K-Lab NOVA多孔板流动调整器的设计制造要求并对其性能进行了改进和应用扩展 。

FCF-法兰式流动调整器

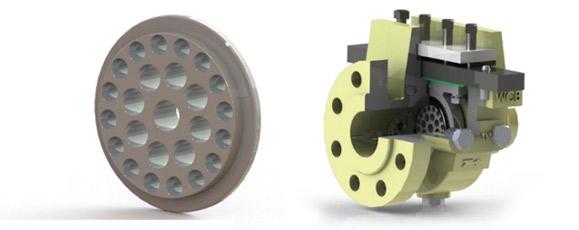

安装示意图
安装示意图

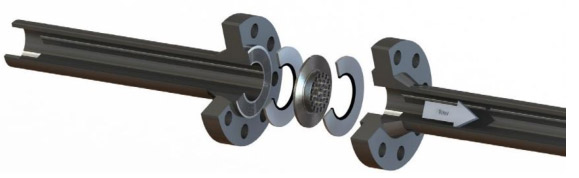

WHM法兰式流动调整器的特征是采用突面法兰,安装在两个
标准的突面法兰和垫片之间,一端需插入下游管孔中。

标准 :GB/T 2624 / ISO 5167-2: 2003 , API MPMS 14.3 / AGA 3
样式: 突面法兰 FCF
管道公称尺寸: NPS2-36, DN50-900 ,
通用材质: ASME SA479 316/316L SS

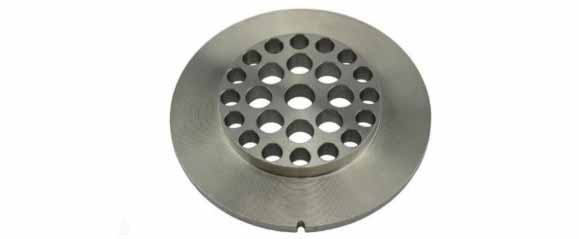

FCF-法兰式流动调整器
FCF-法兰式流动调整器

FCP-销钉式流动调整器

安装示意图
安装示意图

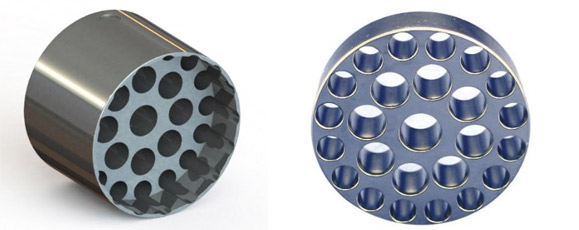

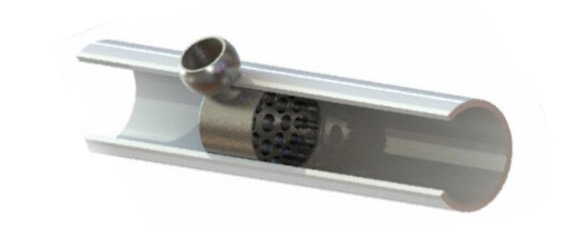

WHMTM 销钉式流动调整器顶部有一定位安装孔,使用时将其插入管道并通过定位销将其固定在管道适当的位置,并密封管道侧壁。

标准 :GB/T 2624 / ISO 5167-2: 2003 ,API MPMS 14.3 / AGA 3
样式:销钉 FCP
管道公称尺寸: NPS2-36, DN50-900 ,
通用材质: ASME SA479 316/316L SS

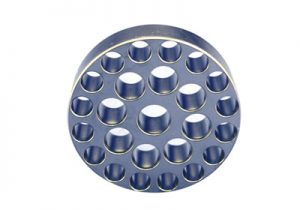

FCP-销钉式流动调整器
FCP-销钉式流动调整器

FCR-垫环式流动调整器 (凹槽垫环式 RTJF/凸缘垫环式 RTJM)

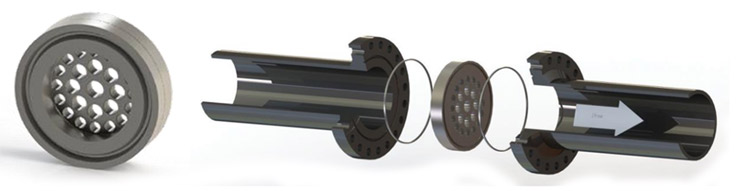

FCR-RTJF 凹槽垫环式
FCR-RTJF 凹槽垫环式

WHM垫环式流动调整器需要配合使用环形接头垫圈,根据
压力等级与法兰和垫环匹配。

标准 :GB/T 2624 / ISO 5167-2: 2003 ,API MPMS 14.3 / AGA 3
样式:垫环 FCR (RTJF和RTJM)
管道公称尺寸:NPS2-36, DN50-900 ,
通用材质:ASME SA479 316/316L SS

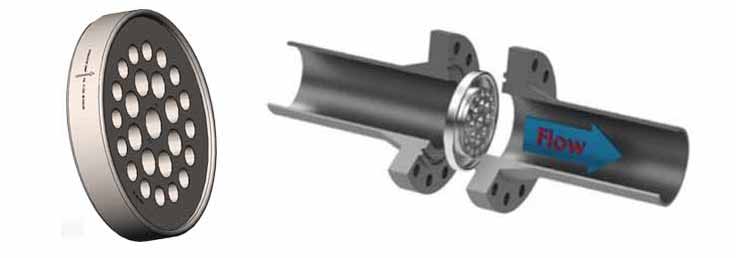

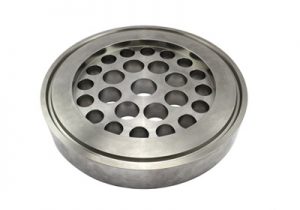

FCR-RTJM 整体凸缘垫环式流动调整器及安装示意图
FCR-RTJM 整体凸缘垫环式流动调整器及安装示意图

FCS-阀用式流动调整器

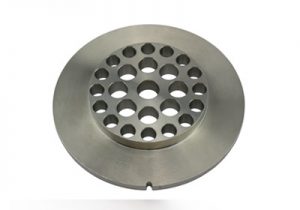

FCS-阀用式流动调整器
FCS-阀用式流动调整器

WHMTM 阀用式流动调整器与WHM专门设计的整流阀(又称阀式流动调整器夹持装置)配套使用。阀用式流动调整器由WHM独特设计的定位槽对其上下方向、左右方向和圆周方向定位,防止流动调整器在安装或工作时产生位移。流动调整器精确置入整流阀内的夹持环中,工作时其处于流道中心;更换或清洗流动调整器时,可关闭上游阀门, 方便直接取放夹持环,而无需像法兰连接或焊接连接那样拆除管道。

标准 :GB/T 2624 / ISO 5167-2: 2003 ,API MPMS 14.3 / AGA 3
样式:阀用 FCS
管道公称尺寸: NPS2-36, DN50-900 ,
通用材质: ASME SA479 316/316L SS

安装示意图

安装WHMTM N5系列流动调整器需要的直管段长度

1. 依据GB/T 2624.2—2006/ISO 5167-2: 2003 用于贸易计量或有足够的位置时,安装WHMTM N5系列 (K-Lab NOVA )流动调整器需要的直管段长度如下:

UL1≥7.5D, UL2≥8.5D

2. 用于非贸易计量要求(如过程控制)或安装位置不足时,推荐

UL1≥7.5D, UL2≥8.5D

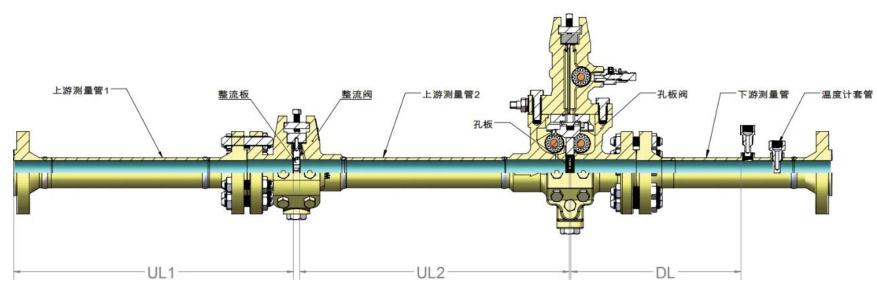

Installation-Length-of-Merter-Tube_02

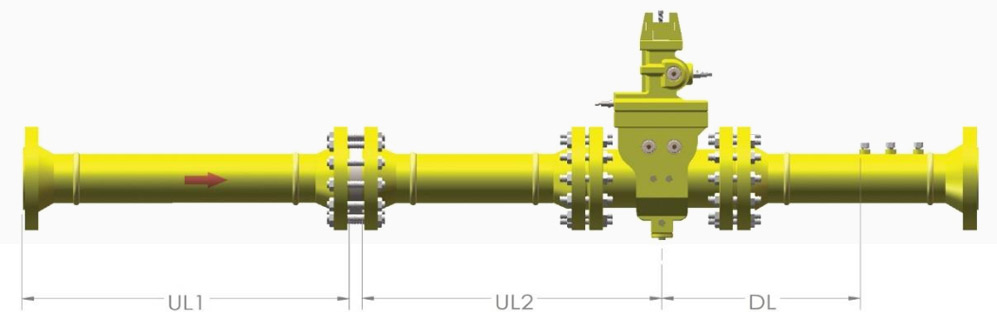

UL1 流动调整器上游直管段长度.
UL2 流动调整器下游直管段长度
UL=UL1+UL2 流量计上游直管段长度
D 直管段内孔直径

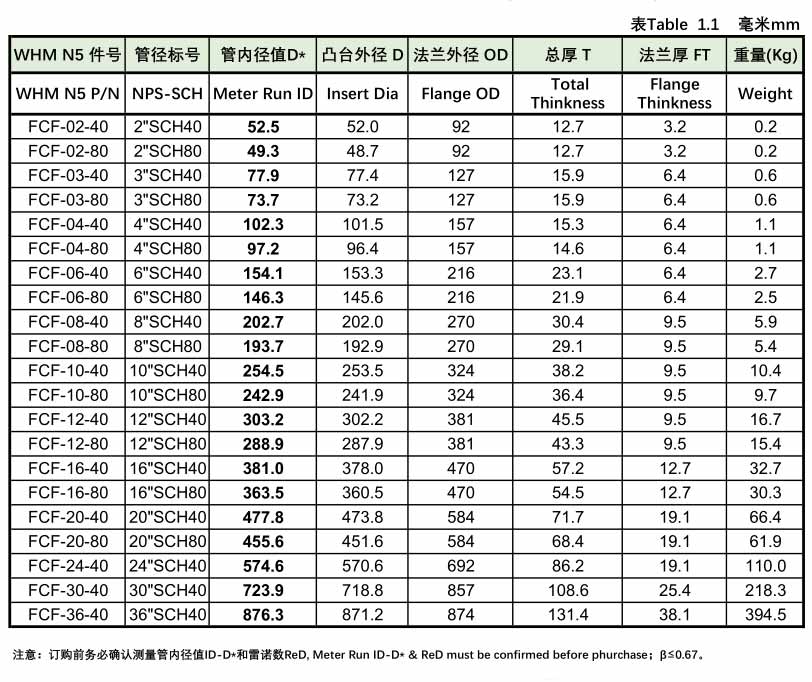

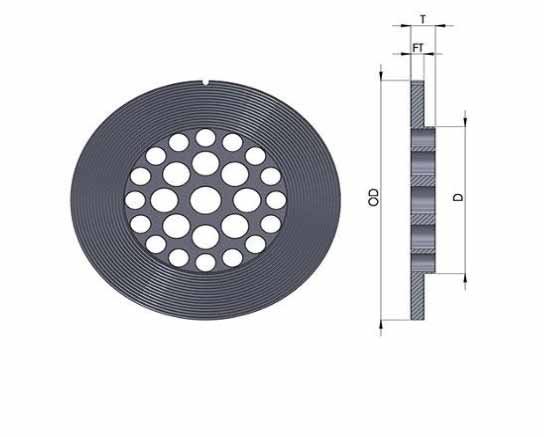

法兰式(FCF) 流动调整器美制管径主要尺寸
Main Dimensions of N5 Series FCF (K-Lab NOVA's)

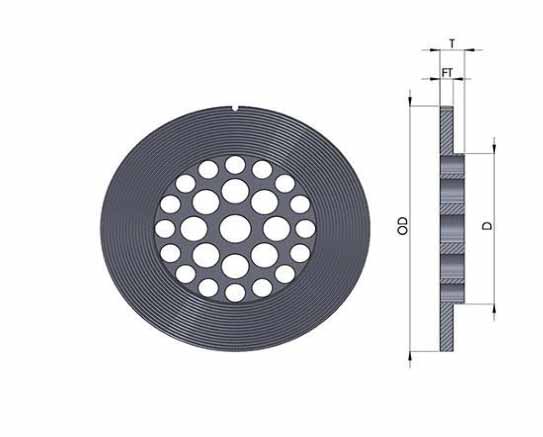

flow-conditioner_1-1
flow-conditioner_1-2

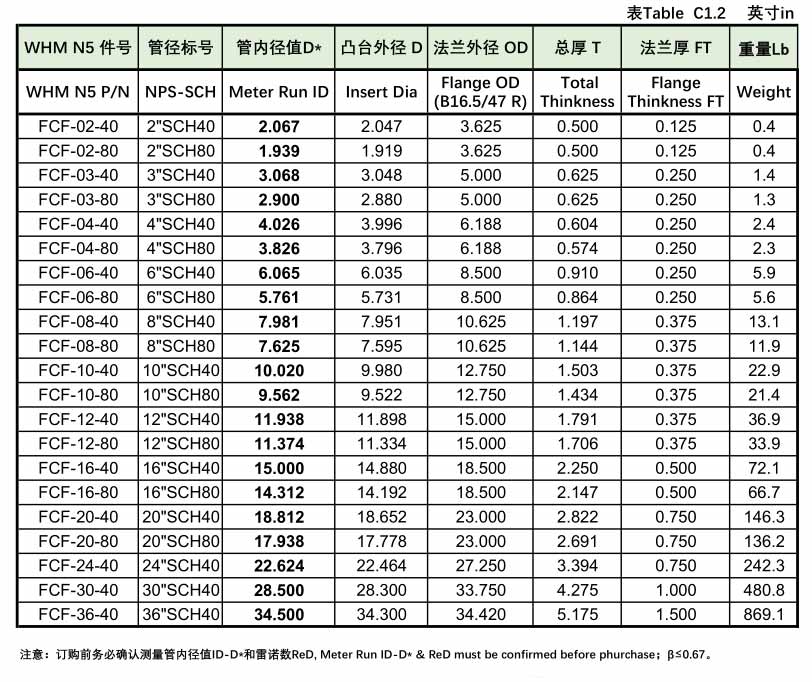

法兰式(FCF) 流动调整器美制管径主要尺寸
Main Dimensions of N5 Series FCF (K-Lab NOVA's)

flow-conditioner_2-1
flow-conditioner_2-2

法兰式(FCF) 流动调整器美制管径主要尺寸
Main Dimensions of N5 Series FCF (K-Lab NOVA's)

flow-conditioner_3-1
flow-conditioner_3-2
