应用说明

WHM 套管用于保护温度测量仪表免受损坏、腐蚀和过大的压力。WHM可以提供由不锈钢、黄铜、哈氏合金、蒙乃尔合金、因科镍合金等制成的温度计套管。WHM制造螺纹型、加长螺纹型的套管、金属保护管、取样管和测试管。它们可与热电偶,温度计,电阻温度检测器(RTD)和其他仪器设备配套使用,用于保护温度测量仪表免受损坏、腐蚀和过大的压力。

WHM套管的设计和制造符合以下标准,也接受定制设计。

  • ASME PTC 19.3 TW-2016 套管
  • IEC 61520 (GB/T 19901) 温度计检测元件的金属套管 实用尺寸

如需帮助,请通过电子邮件info@whmcn.com与上海万汇机械有限公司联系,或致电+ 86-21-6892 4569。

典型的套管安装图
Thermowells

套管标号说明

套管标号说明
外壳形状分类
外壳形状 代号
直管 ST
锥形 TP
台阶 SD
短头 LS

外壳形状分类

螺纹型套管

螺纹型套管由单根实心棒料钻孔加工而成。

Thermowell_2

保护套管

保护套由金属制成,可用螺纹或法兰的连接类型制造

Thermowell6

取样管

取样管由棒料钻加工。

Thermowell7

螺纹型套管由单根实心棒料钻孔加工而成。

尺寸范围 浸没段
U
工艺连接外螺纹P  仪表连接内螺纹I 元件公称直径 孔内径
d
套管外径Q(V)

英制in
1.5”
2”
3”
4”
5”
6”
7”
8”
1/2”NPT
3/4”NPT
1”NPT
1 ¼”NPT
G1/2”B
G3/4”B
G1”B
1/4”NPT
1/2”NPT
3/4”NPT
0.250”
0.375”
0.500”
0.260”
0.385”
0.512”
1/2”
5/8”
3/4”
7/8”
1”
公制mm 60
85
110
160
210
M14X1.5
M18X1.5
M24X1.5
M12X1.5
M14X1.5
M18X1.5
3.0
4.5
6.0
8.0
3.5
5.0
7.0
9.0
13
16
20
23
25

T = 0(标准)
特殊要求可定制。
请通过电子邮件info@whmcn.com与我们联系。

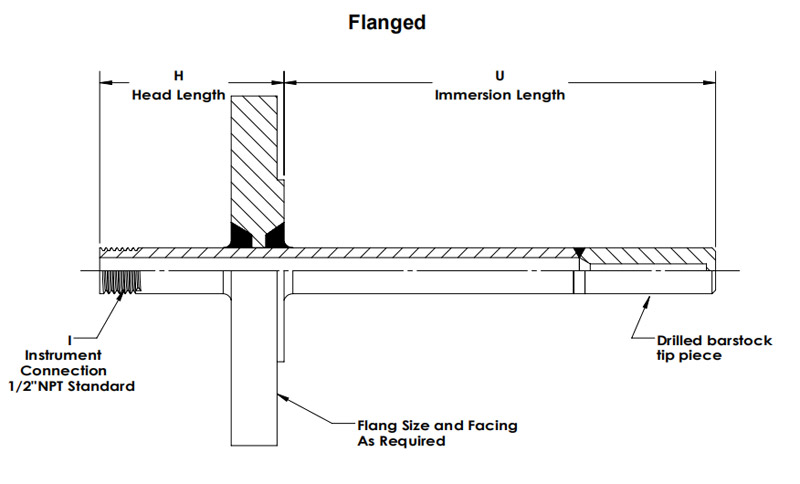

保护套由金属制成,可用螺纹或法兰的连接类型制造。



尺寸范围 浸没段
U
工艺连接 外螺纹 P 管外径 头部长度 H 仪表连接内螺纹 I 孔内径d 套管外径Q(V)
英制
In
2”
3”
6”
8”
10”
12”
15”
18”
21”
24”
27”
30”
32”
36”
38”
40”
3/4NPT
1NPT
1-1/2NPT
焊接
1” ANSI150#
1 1/2” ANSI150#
2” ANSI150#
3” ANSI150#
4” ANSI150#
1” ANSI300#
1 1/2” ANSI300#
2” ANSI300#
3” ANSI300#
4” ANSI300#
1” ANSI600#
1 1/2” ANSI600#
2” ANSI600#
3” ANSI600#
4” ANSI600#
1/4” S40
1/4” S80
1/4” S160
1/2” S40
1/2” S80
1/2” S160
3/4” S40
3/4” S80
3/4” S160
1” S40
1” S40
1” S80
1” S160
2”
2.5”
3”
3.5”
4”
4.5”
5”
5.5”
6”
6.5”
7”
7.5”
8”
8.5”
9”
9.5”
1/4”
1/2”
3/4”
0.260”
0.385”
1/2”
5/8”
3/4”
7/8”
1”
1 1/8”

特殊要求可定制。
请通过电子邮件info@whmcn.com与我们联系。

取样管由棒料钻加工。

尺寸范围 浸没段
U
工艺连接外螺纹P  仪表连接内螺
纹I
元件公称直径 孔内径
d
套管外
径Q(V)
英制in 1.5”
2”
3”
4”
5”
6”
7”
8”
1/2”NPT
3/4”NPT
1”NPT
1 ¼”NPT
G1/2”B
G3/4”B
G1”B
1/4”NPT
1/2”NPT
3/4”NPT
0.250”
0.375”
0.500”
0.260”
0.385”
0.512”
1/2”
5/8”
3/4”
7/8”
1”
公制mm 60
85
110
160
210
M14X1.5
M18X1.5
M24X1.5
M12X1.5
M14X1.5
M18X1.5
3.0
4.5
6.0
8.0
3.5
5.0
7.0
9.0
13
16
20
23
25

T = 0(标准)
特殊要求可定制。
请通过电子邮件info@whmcn.com与我们联系。

测试管可用黄铜(BP)或不锈钢(SP)制成的堵头和链条。

尺寸范围 浸没段
U
工艺连接外螺纹
P
 仪表连接内螺纹
I
元件公称直径 孔内径
d
套管外径
Q(V)
英制
in
1.5”
2”
3”
4”
5”
6”
7”
8”
1/2”NPT
3/4”NPT
1”NPT
1 ¼”NPT
G1/2”B
G3/4”B
G1”B
1/4”NPT
1/2”NPT
3/4”NPT
0.250”
0.375”
0.500”
0.260”
0.385”
0.512”
1/2”
5/8”
3/4”
7/8”
1”
公制
mm
60
85
110
160
210
M14X1.5
M18X1.5
M24X1.5
M12X1.5
M14X1.5
M18X1.5
3.0
4.5
6.0
8.0
3.5
5.0
7.0
9.0
13
16
20
23
25

T = 0(标准)
特殊要求可定制。
请通过电子邮件info@whmcn.com与我们联系。

咨询产品

如需特殊铸件、锻件及深加工服务,请提供图纸、样品及详细要求。
如需帮助,请通过电子邮件 info@whmcn.com 联系我们
或致电 +86-21-6892 4569。
